交换机设计案例

一、交换机PCB设计概述
交换机PCB设计是网络设备开发中的关键环节，涉及高速信号处理、电源管理、热设计等多方面内容。其设计需要满足高带宽、低延迟和高可靠性的要求。
二、典型交换机PCB设计案例

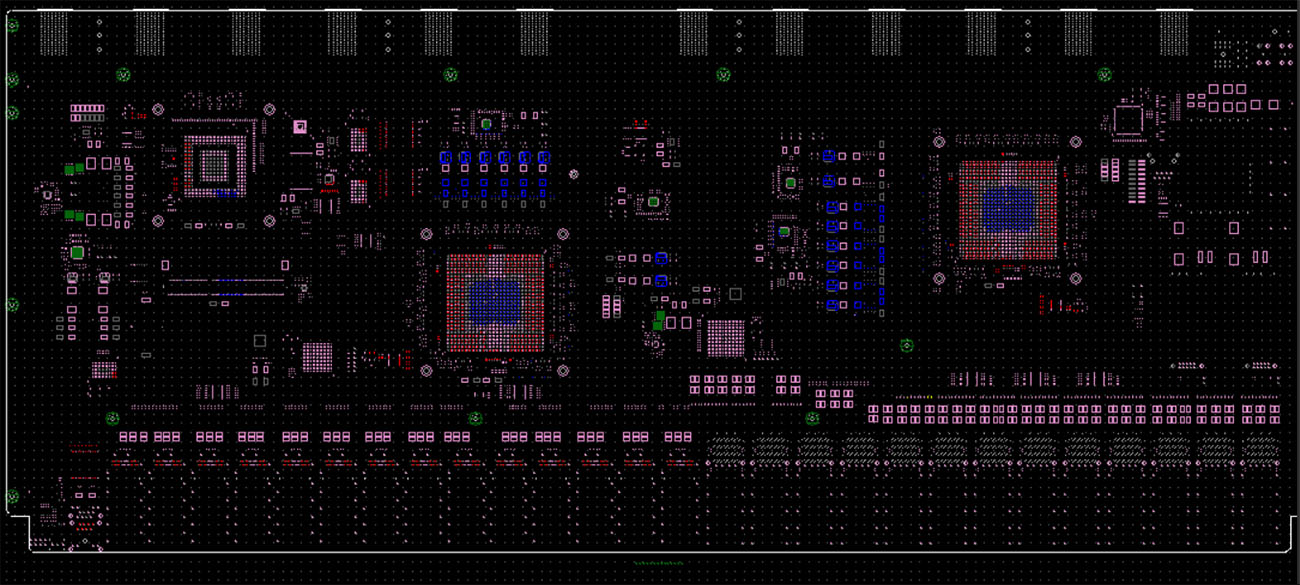

1.企业级交换机
● 应用场景：数据中心、企业网络核心层。
● 设计要点：
● 高速信号处理：支持10G/25G/100G以太网接口。
● 多层板设计：6个信号层、4个电源/地平面。
● 热设计：采用散热片和风扇组合，确保芯片温度≤85℃。
● 电源管理：多路DC-DC电源模块，效率≥90%。
● 挑战：信号完整性（SI）和电源完整性（PI）。
● 挑战：环境适应性和可靠性。
三、交换机PCB设计规范
1.高速信号设计
● 差分对阻抗控制：100Ω±10%
● 等长布线：时钟信号长度差≤5mil。
● 信号隔离：高速信号与低速信号分层布线。
● 背钻设计。
2.电源设计
● 电源平面分割：避免数字/模拟电源干扰。
● 去耦电容布局：靠近芯片引脚，减少电源噪声。
● 电源完整性仿真：确保电压波动≤5%。
3.热设计
● 散热片布局：覆盖高功耗芯片（如CPU）。
● 风扇设计：确保风道畅通，避免局部过热。
