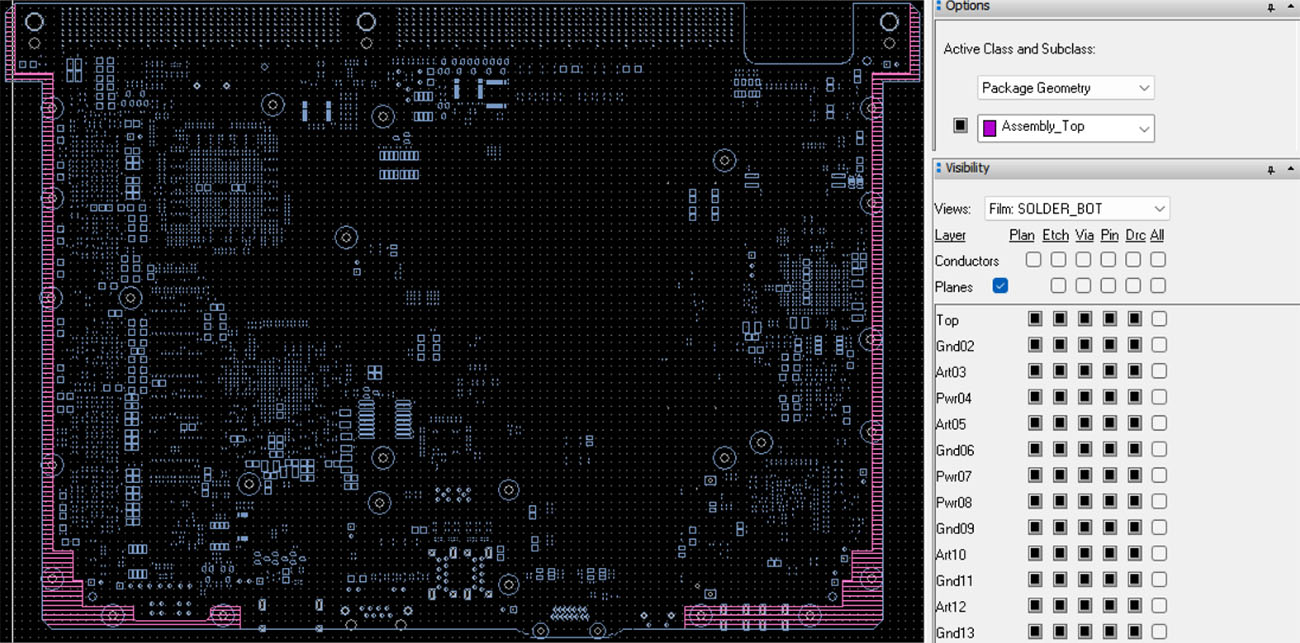

6U主板设计案例

1.6U主板的基本规格
● 尺寸：6U主板的尺寸通常为233.35mm（高）x 160mm（深），符合VME或VPX等工业标准。
● 层数：根据设计复杂度，6U主板的PCB层数通常在6层到18层之间，以满足信号完整性和电源完整性的要求。
● 接口：常见的接口包括PCIe、Ethernet、USB、SATA等，具体设计需根据应用场景选择。
2.设计要点
● 信号完整性：由于6U主板通常用于高速信号传输，设计时需注意阻抗匹配、串扰控制和信号反射等问题。
● 电源管理：多电源域设计是6U主板的常见需求，需合理规划电源层和地平面，确保电源稳定性和低噪声。
● 热管理：6U主板通常集成高功耗器件，需通过合理的布局和散热设计（如散热片、风扇）来管理热量。
● 注意事项：在设计时需考虑制造工艺，如最小线宽、孔径、焊盘尺寸等，以确保PCB的可制造性和可靠性。
3.其它6u常见设计案例
● 工业控制主板：6U工业控制主板采用8层PCB设计，集成了ARM处理器、FPGA和多路I/O接口，支持多种工业协议（如Modbus、CAN）。
● 通信设备主板：一款6U通信主板采用12层PCB设计，支持多路10G以太网和PCIe Gen3接口，适用于高带宽通信设备。
● 嵌入式系统主板：某6U嵌入式主板采用6层PCB设计，集成了低功耗处理器和多种传感器接口，适用于物联网和边缘计算场景。
